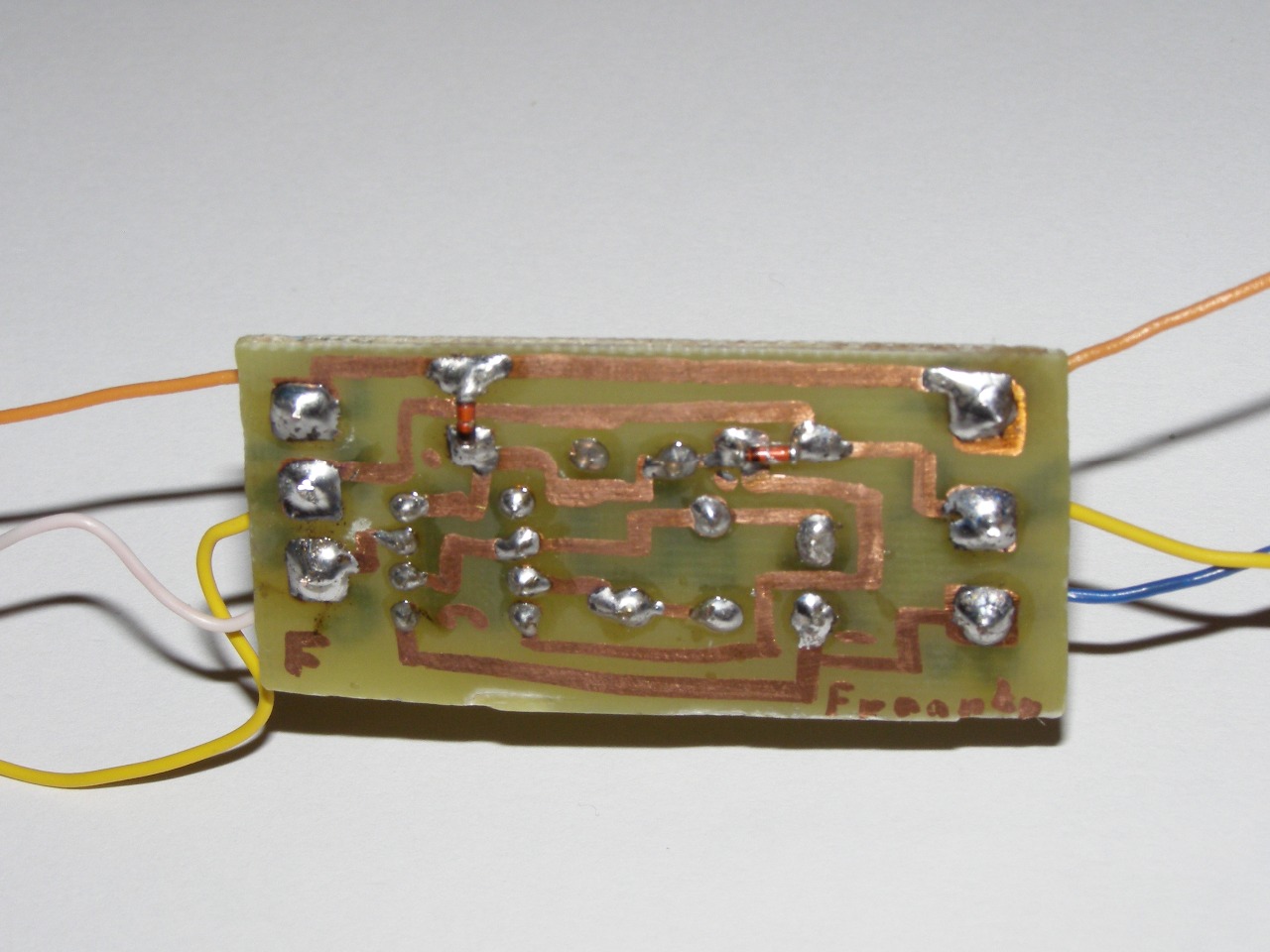

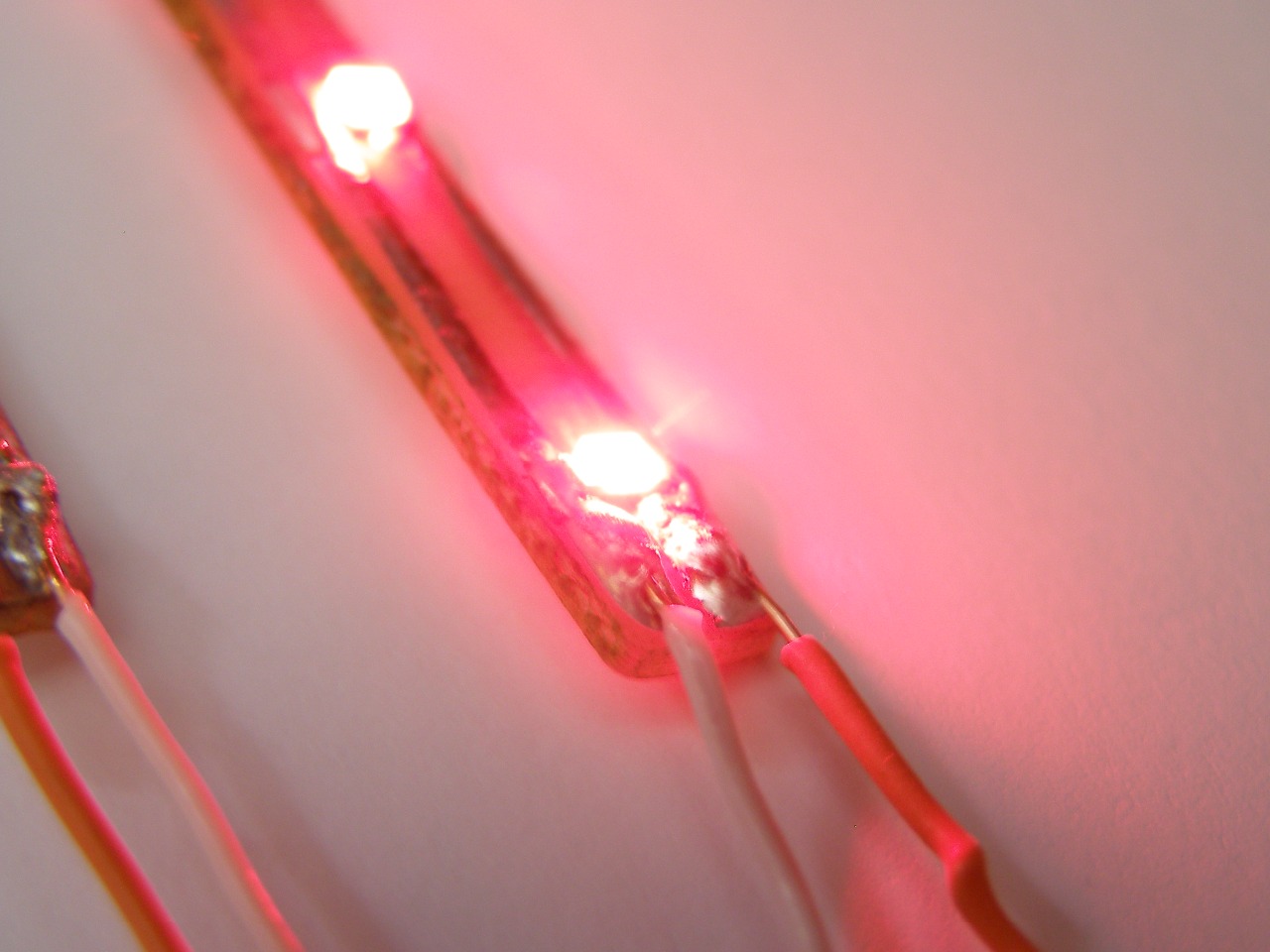

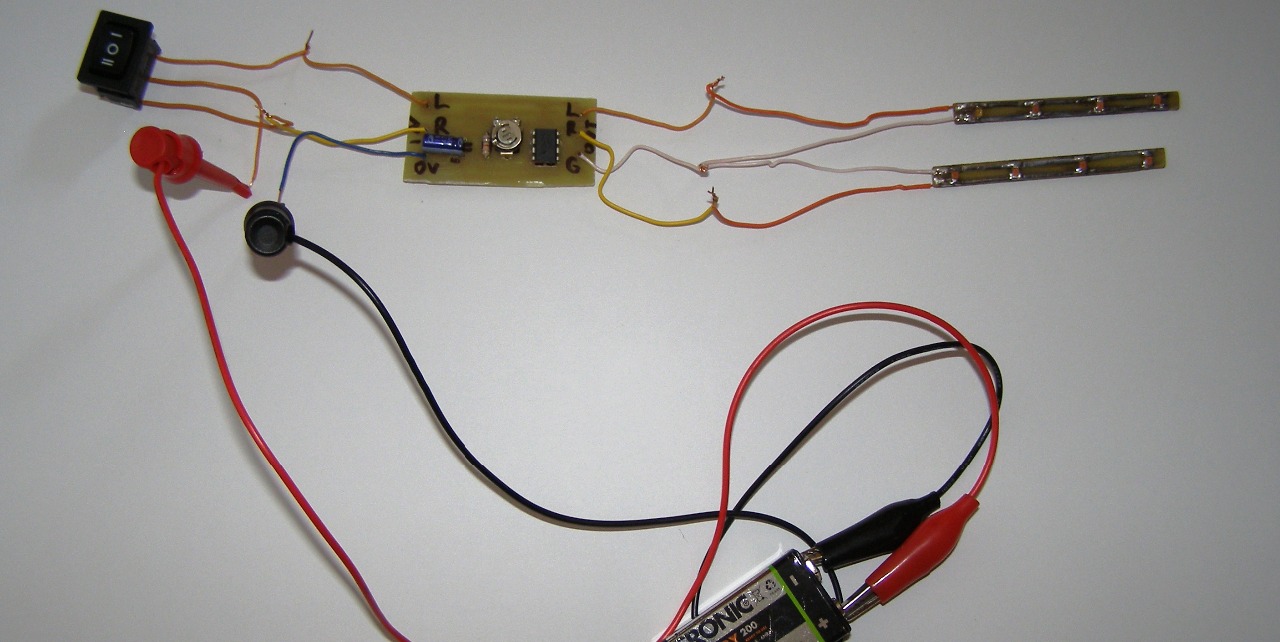

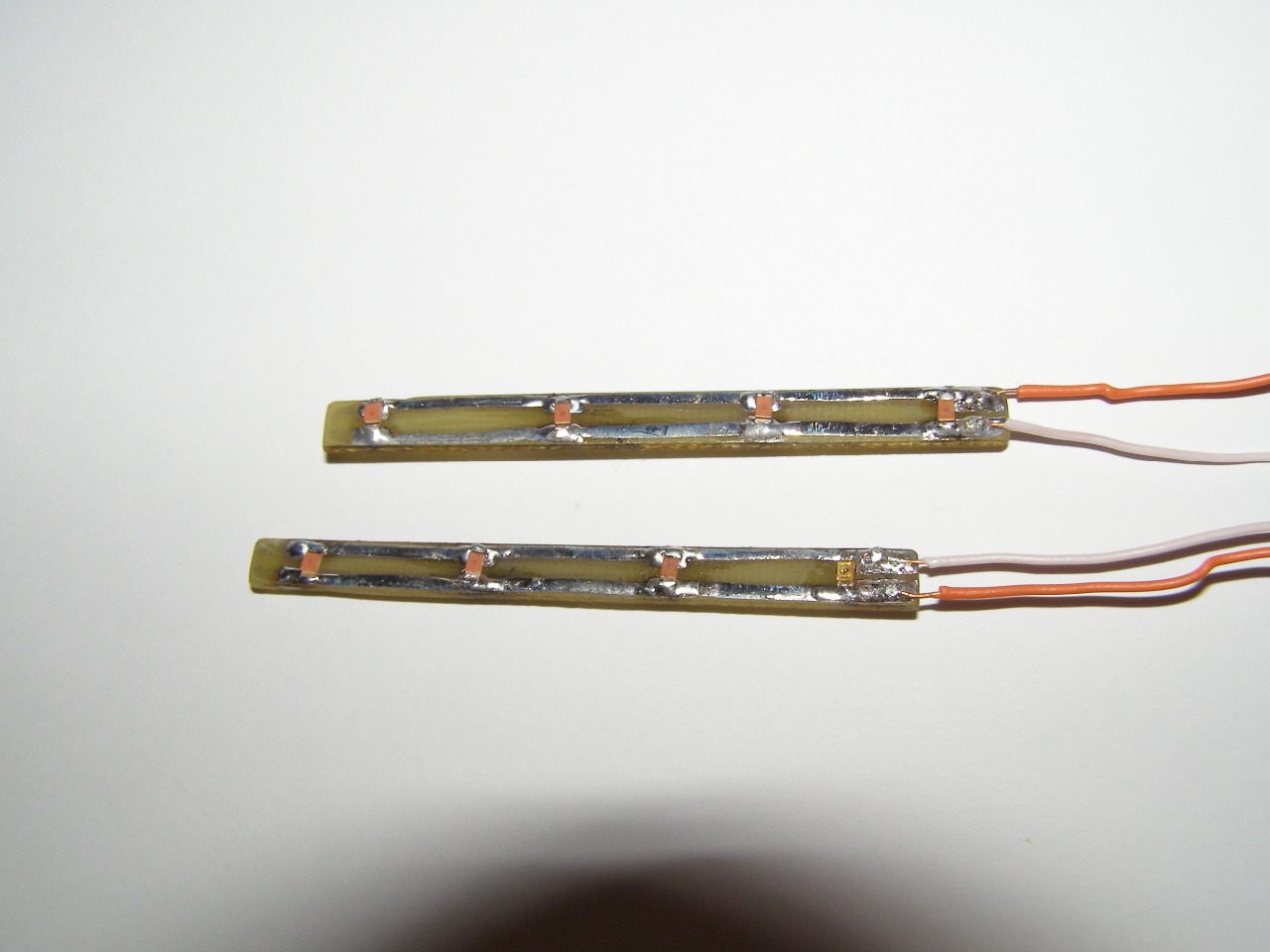

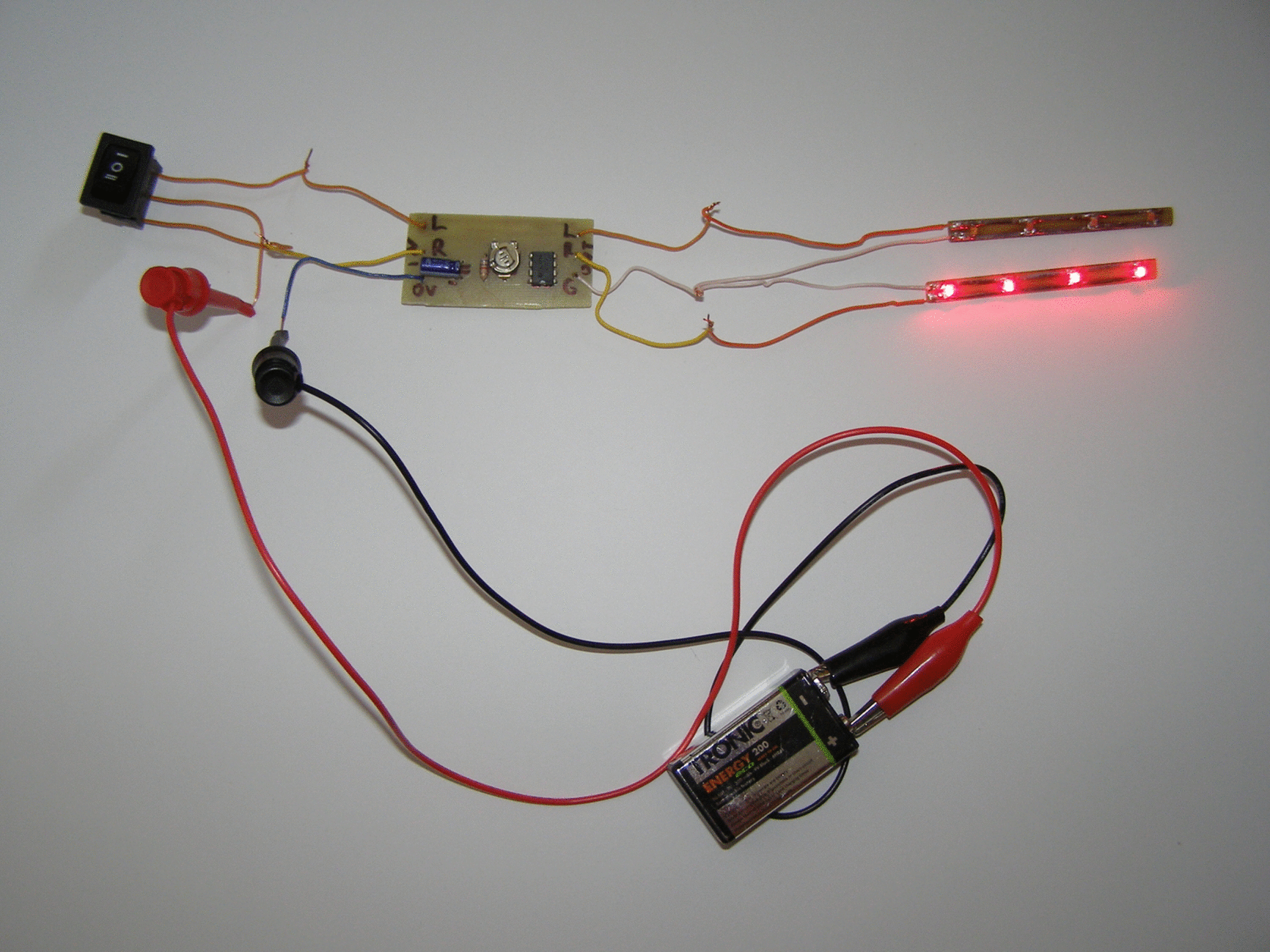

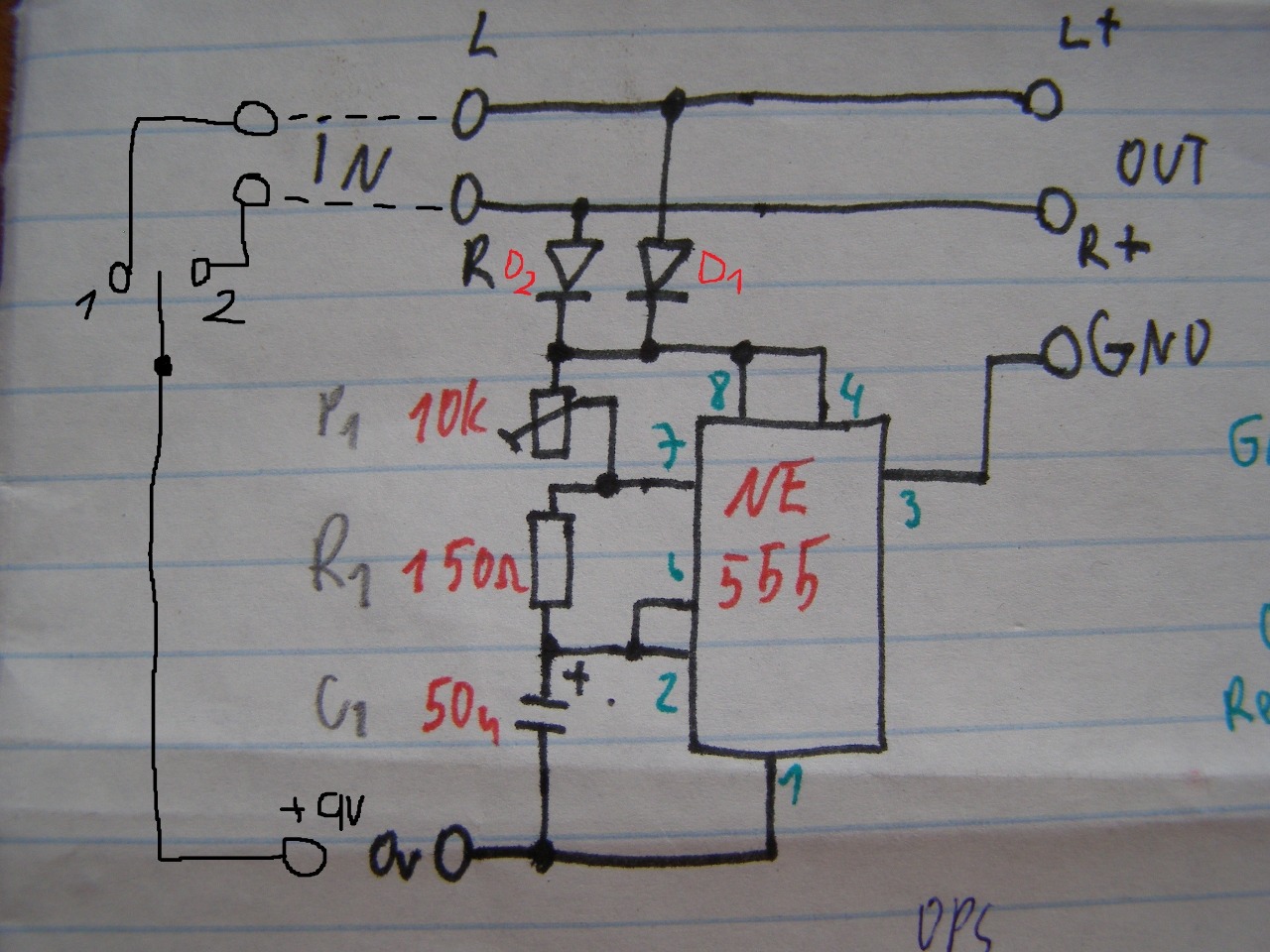

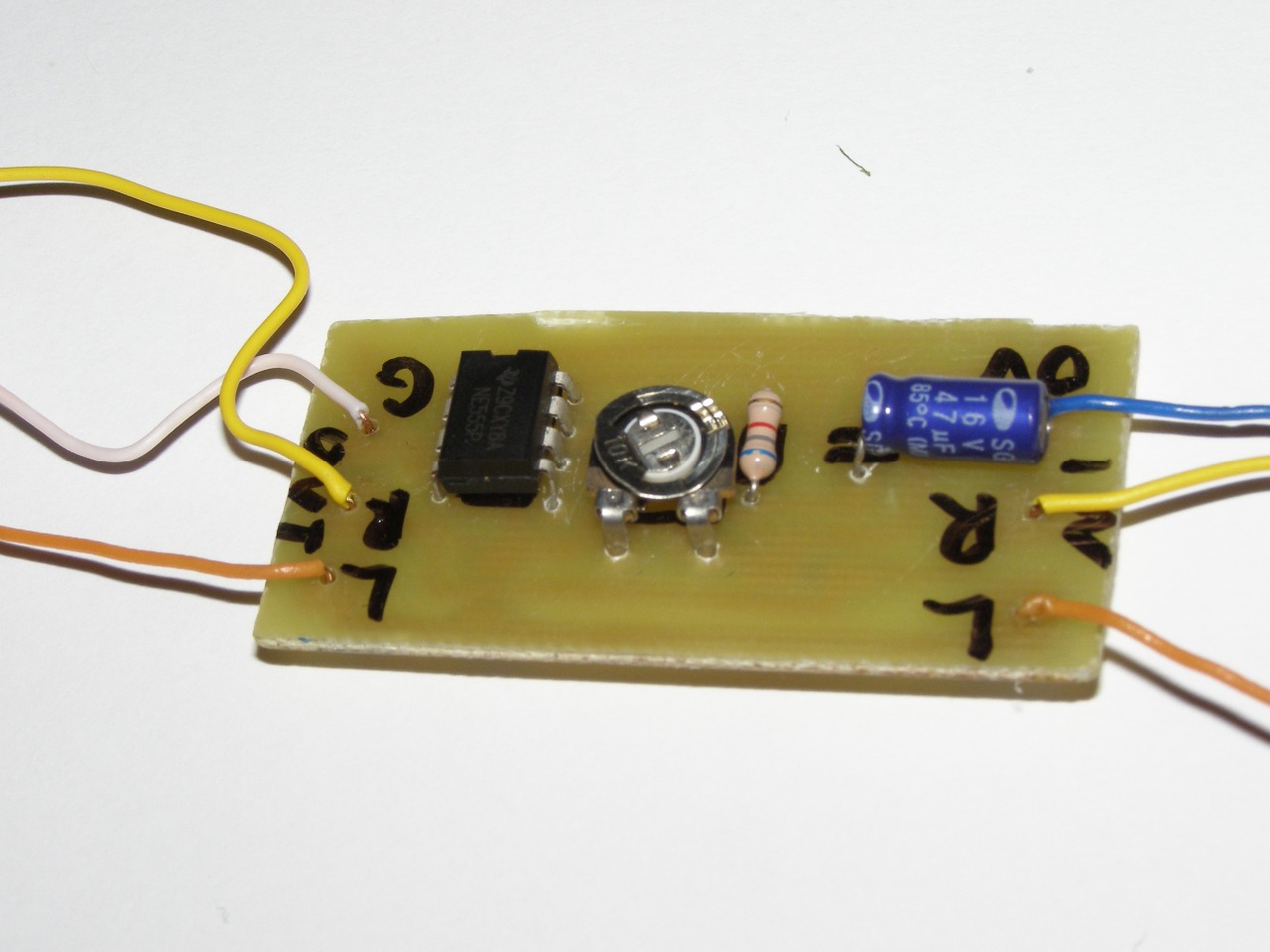

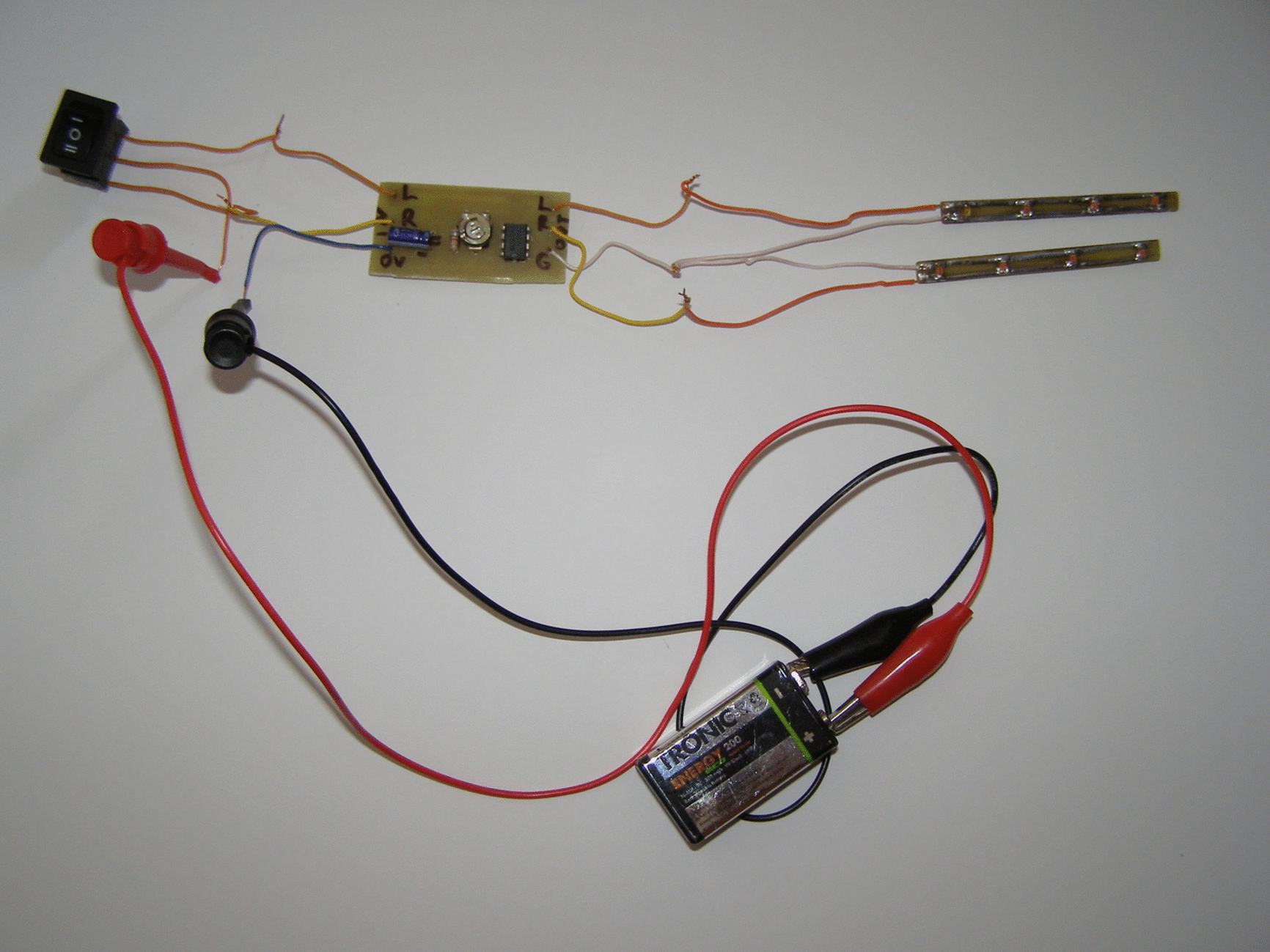

V Ďalšom mojom obvode som zameral skôr na niečo čo sieti resp. bliká v určenom intervale. Najprv som si zohnal jednoduchú schému blikača s NE555 z internetu. Poupravil som ju podľa seba. Úprava bola realizovaná z dôvodu šetrenia energie, v čase keď je prepínač v polohe 0. Cely obvod je skonštruovaný na DPS, ktorá ma tri vstupne a tri výstupné kontakty. Na doske je osadený aj trimer P1, ktorým nastavujeme interval blikania. Princíp fungovania: Ak prepneme prepínač do polohy 1 privedieme + na diódy L (diódy L sú diódy na ľavej strane), zároveň privedieme cez diódu D2 napätie pre integrovaný obvod. Integrovaný obvod striedavo pripája diódy k zemi a odpája ich. Podľa schémy sú zadane hodnoty pre C=50uF, R=150Ω, P= 10KΩ. Ja som experimentoval a skúšal rôzne hodnoty, aby to blikalo presne ako smerovka na aute. Dospel som k týmito hodnotám : C=47uF, R=6,8KΩ P=10K. K tomuto obvodu som ešte dorobil dva plošné spoje 0,5x7cm , na ktorých sú osadene 4 SMD diódy.
